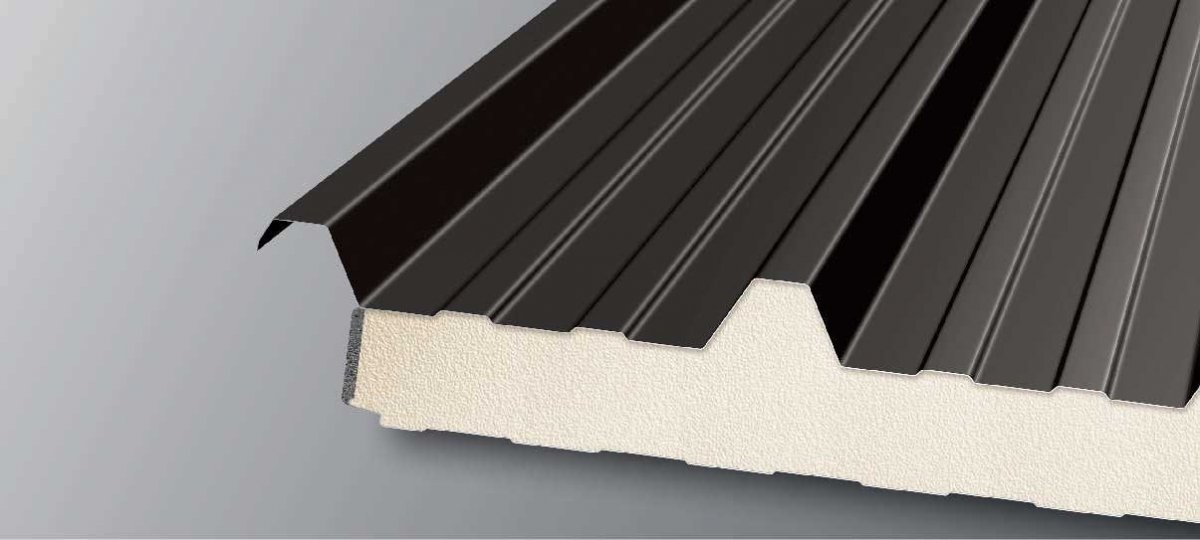

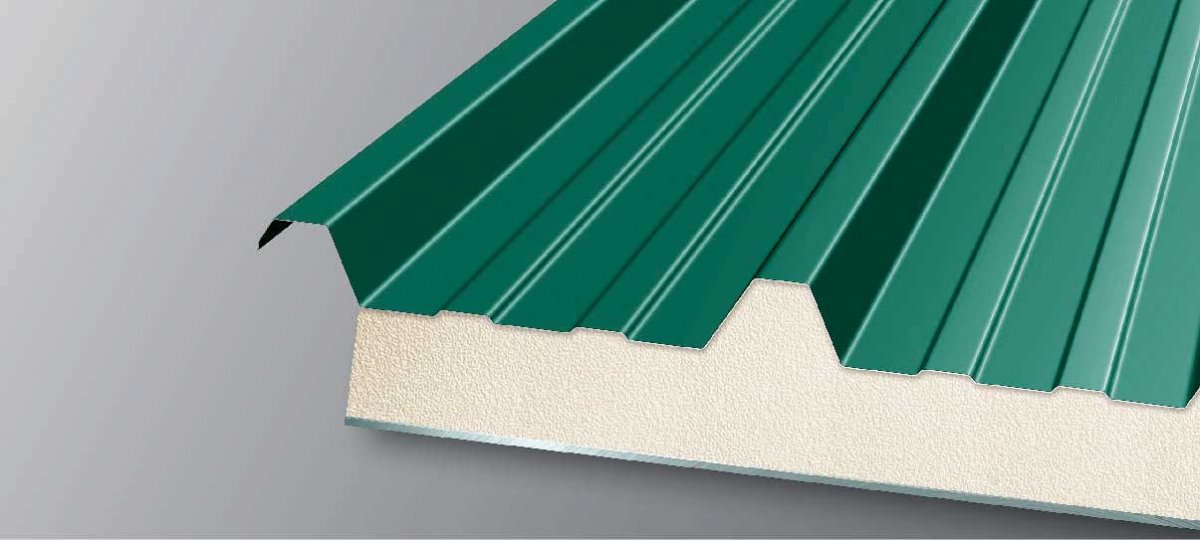

5 bordás tetőpanel

Egyedi árképzés /06 70 650 0957/

A tetőszendvicspanelek átfogó megoldást jelentenek különféle, kis vagy közepes hajlásszögű tetőtípusokhoz. Az ilyen típusú paneleket kiváló hőszigetelés és tartósság, továbbá megnövelt tűzállósági paraméterek jellemzik. A falpanelek mellett a tetőpanelek a leggyakrabban használt szendvicspanelek. Ennek oka, hogy kiváló hő- és hangszigetelő tulajdonságokkal rendelkeznek. Ezenkívül a tetőszendvicspanelek megfelelő hőszigetelő képességgel rendelkeznek. 5 bordás tetőpaneleink 1 méter szélesek, és megfelelnek a normál szilárdsági, hő-és esztétikai elvárásoknak, valamint praktikus és gazdaságos megoldást jelentenek.

Kiszállítással kapcsolatos információk: Szállítási információk

Műszaki adatok

  • Fedőszélesség:1000 mm
  • Teljes szélesség:1075 mm
  • Hosszúság:2500-13500 mm
  • Vastagság:30-40-50-60-80-100-120-150
  • Súly:19,1-33,4 kg/m2

Letölthető fájlok

A panelek fegyverzete:

Külső fegyverzet:

  • sávos
  • minimum lemezvastagság : 0,4 mm

Belső fegyverzet:

  • sávos
  • minimum lemezvastagság : 0,35 mm



Felhasználási területei:

  • ipari épületek
  • logisztikai épületek és raktárak
  • sportcsarnokok
  • mezőgazdasági üzemek
  • üzlet- és irodaházak

A PUR/PIR hőszigetelő tetőpanelek a következő méretekben állnak rendelkezésre:

  • hosszúság: 2500-13500 mm
  • hasznos szélesség: 1000 mm
  • teljes szélesség: 1075 mm

K hőátbocsátási tényező:

Panel vastagság 30 40 50 60 80 100 120 150
W/m2K 0,63 0,48 0,39 0,33 0,25 0,20 0,17 0,13
Kcal/m2h 0,54 0,41 0,33 0,28 0,21 0,17 0,14 0,11

5 bordás tetőpanel

Teherbírás négy alátámasztással

Külső lemez d=0.50 mm

Belső lemez d=0.40 mm

 Panel vastagság Max. megengedett terhelés 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00 Panel súlya
30 P max = 362 283 191 102 67           9.59
40 P max = 419 289 207 130 98 81         9.99
50 P max = 456 332 232 166 127 98 73 54     10.39
60 P max = 536 398 294 210 169 129 87 71 55   10.79
80 P max = 702 521 383 289 224 174 138 102 72 57 11.59
100 P max = 861 644 504 376 289 232 181 151 115 87 12.39
120 P max = 1027 766 636 463 362 283 232 187 151 123 13.19
150 P max = 1272 947 779 593 470 376 304 246 210 174 14.39
Teherbírás két alátámasztással

Külső lemez d=0.50 mm

Belső lemez d=0.40 mm

 Panel vastagság Max. megengedett terhelés 1.50 2.00 2.50 3.00 3.50 4.00 4.50 5.00 5.50 6.00 Panel súlya
30 P max = 321 227 127 82 51           9.59
40 P max = 360 239 159 118 85 66         9.99
50 P max = 402 268 194 139 105 80 56       10.39
60 P max = 432 322 233 169 127 99 78 57     10.79
80 P max = 566 412 309 233 170 140 107 78 64   11.59
100 P max = 694 506 380 303 234 176 146 112 93 70 12.39
120 P max = 828 625 490 373 292 227 194 155 122 99 13.19
150 P max = 1027 764 607 490 379 303 245 198 165 140 14.39



Gyártással kapcsolatos információk:

  • Kisebb megrendelés esetén paneleink árát kismennyiségi felárral számítjuk ( 200m2 rendelés alatt ). 200 m2 alatti megrendelés esetén figyelembe vesszük a gyártási kapacitást, amennyiben nincs gyártás a kiválasztott panelre kismennyiségi felár ellenében a rendelés leadható. Erről értékesítő kollegánk értesíteni fogja az ajánlat kiadását követően.
  • Az árazás minden esetben egyedi! Érdeklődjön az alábbi elérhetőségek egyikén: e-mail: balazs@vano.hu, Tel.:06 70 650 0958
  • Gyártási idő: körülbelül 3-7 hét.
  • A gyártási idő függ a megrendelés mennyiségétől és a kiválasztott panel töltetétől!

Bevonatok és színek

Standard bevonatok

RAL9002
RAL9006

Színes bevonatok

RAL3009
RAL5010
RAL6028
RAL7016
RAL8019
RAL9007
