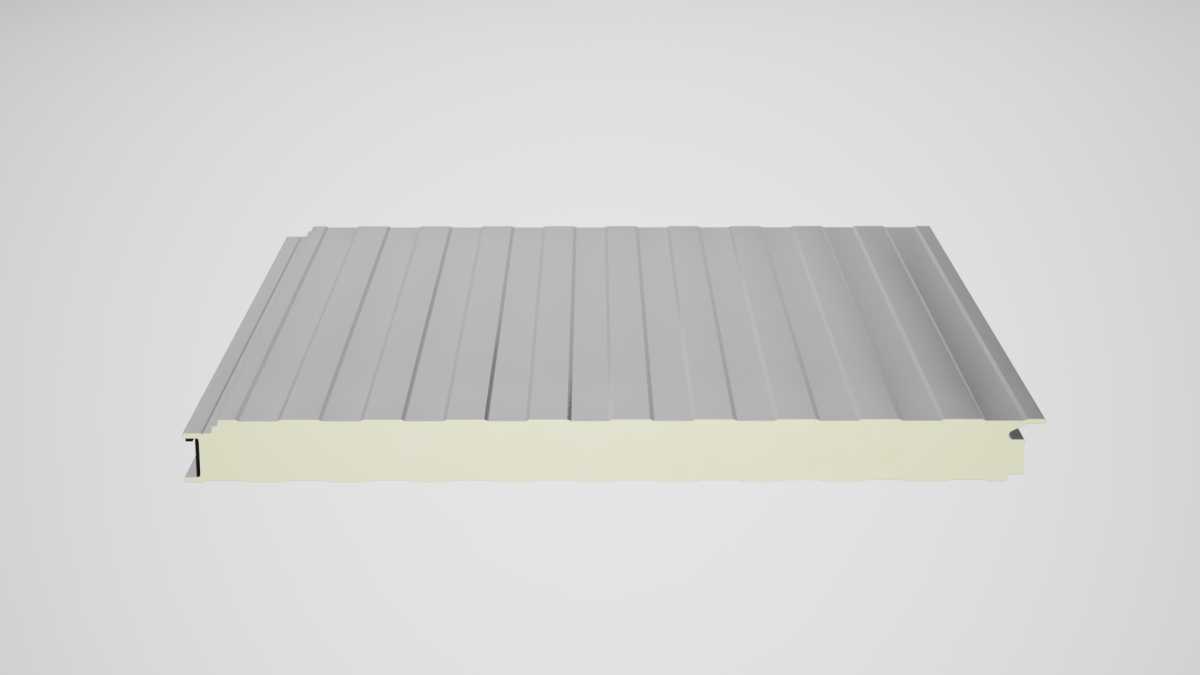

Rejtett rögzítésű PUR/PIR falpanel

Egyedi árazás /06 70 650 0957/

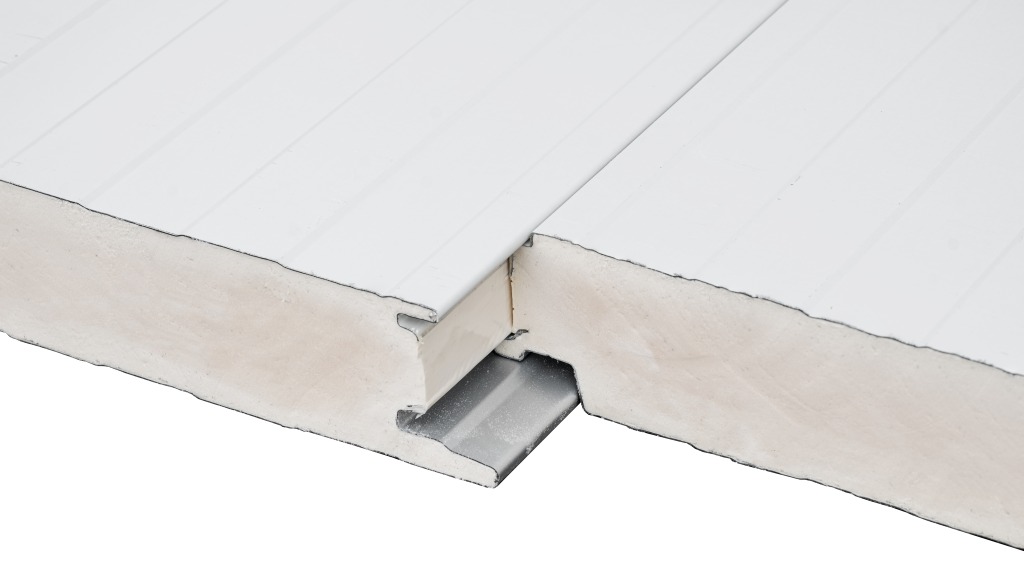

A rejtett csatlakozású hőszigetelő falpanelek kiváló megoldást jelentenek a legigényesebb esztétikai követelmények kielégítéséhez. Hőszigetelő mag: PUR, PIR. Ipari és kereskedelmi épületekhez ajánlott falpanel, melyeknél a rejtett rögzítés sokkal esztétikusabb megjelenést biztosít valamint fontos a függőleges szerelés is. Rejtett csatlakozású szendvicspaneleink 5 különbőző profilozással rendelkeznek. Gyártható vastagságok: 40-50-60-80-100-120

Kiszállítással kapcsolatos információk: Szállítási információk

Műszaki adatok

Fedőszélesség:1000 mm
Teljes szélesség:1040/1045 mm
Hosszúság:2500-13500 mm
Vastagság:40-50-60-80-100-120-150
Súly:10-12,7 kg/m2

Letölthető fájlok

Szendvicspanel termék katalógus - VANO

A panelek előre festett horganyzott acéllemez az EN 10143, az EN 10346 és az EN 10169 szerint. Magja lehet PUR vagy PIR hab (nem káros és nem mérgező). Rögzítése pedig igen egyszerű melyet önfúró csavarral történhet EPDM alátéttel (tömítés).

Légmentesítési tömítéssel rendelkezik, ami biztosítja az összecsatolás légmentességét és megfelelő hőszigetelést biztosít.

Bár sokféle hőszigetelő termék kapható a piacon, a PIR anyag a legjobb választás, mivel más szigetelő anyagokkal szemben a PIR egy szilárd hab, amelyet zárt kémiai eljárással (exoterm kémiai reakció) állítanak elő. MDI, poliolok és egyéb adalékanyagok, köztük "habosítószerek" (általában pentángáz) összekeverésével a habosítási folyamat elősegítésére. Ez egy egységes cellás szerkezetet hoz létre, ami a legalacsonyabb hővezető képességet és a legmagasabb szigetelési értékeket eredményezi. Ezért jobb, ha minden fontos tulajdonságot meghatároz és mérlegel, mielőtt kiválasztaná a legmegfelelőbb terméket és rendszert. Tűzállóságát tekintve B-s1,d0-ás besorolású anyag, ami kevésbé tűzállóbb, mint a kőzetgyapotos falpanel.

A panelek fegyverzete:

Külső fegyverzet:

sávos 25
sávos 50
sík felületű
mikrobordázott
box profil
minimum lemezvastagság: 0,35

Belső fegyverzet:

sávos
minimum lemezvastagság: 0,35

Felhasználái területei:

ipari csarnokok;
kereskedelmi központok;
raktárak;
építőtelepszervezés (előre konfigurált modulok);
élelmiszeripari hűtőlétesítmények;
társadalmi-kulturális építmények (iskolák, étkezdék, sporttermek stb.);
bármilyen építmény belső térelválasztás

A rejtett csatlakozású hőszigetelő falpanelek a következő méretekben állnak rendelkezésre:

hosszúság: 2500-13500 mm
hasznos szélesség: 1000 mm
Teljes szélesség: R1 - 1040 mm, R2 - 1045 mm

K hőátbocsátási tényező:

Panel vastagság	40	50	60	80	100	120
W/m2K	0,63	0,49	0,39	0,26	0,20	0,17
Kcal/m2h	0,57	0,44	0,35	0,24	0,18	0,15

Rejtett rögzítésű falpanel R1

Teherbírás kettő alátámasztással
Külső lemez d=50 mm Belső lemez d=40 mm	Panel vastagság	Max megengedett terhelés	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00	5.50	6.00	Panel súlya
	40	P max =	272	185	135	95	68						9.52
	50	P max =	321	224	171	135	86	58					9.92
	60	P max =	383	273	212	165	121	89	63				10.32
	80	P max =	495	359	288	224	162	121	94	62			11.12
	100	P max =	608	453	359	282	203	157	122	93	61		11.92
	120	P max =	732	547	435	341	249	191	151	121	95	76	12.72

Teherbírás négy alátámasztással
Külső lemez d=50 mm Belső lemez d=40 mm	Panel vastagság	Max. megengedett terhelés	1.50	2.00	2.50	3.00	3.50	4.00	4.50	5.00	5.50	6.00	Panel súlya
	40	P max =	230	148	118	98	83	71					9.52
	50	P max =	289	189	148	127	106	89	71				9.92
	60	P max =	348	230	183	155	130	100	83	65			10.32
	80	P max =	466	313	248	198	159	124	100	83	71		11.12
	100	P max =	584	395	313	242	189	148	124	100	89	74	11.92
	120	P max =	708	495	372	298	222	171	142	118	100	89	12.72

Gyártással kapcsolatos információk:

Kisebb megrendelés esetén paneleink árát kismennyiségi felárral számítjuk ( 200m2 rendelés alatt ). 200 m2 alatti megrendelés esetén figyelembe vesszük a gyártási kapacitást, amennyiben nincs gyártás a kiválasztott panelre kismennyiségi felár ellenében a rendelés leadható. Erről értékesítő kollegánk értesíteni fogja az ajánlat kiadását követően.
Az árazás minden esetben egyedi! Érdeklődjön az alábbi elérhetőségek egyikén: e-mail: balazs@vano.hu, Tel.:06 70 650 0957
Gyártási idő: körülbelül 3-6 hét.
A gyártási idő függ a megrendelés mennyiségétől és a kiválasztott panel töltetétől!

Bevonatok és színek

Standard színek

RAL7016

RAL9002

RAL9006

RAL9007

RAL9010

Színes bevonatok

RAL1019

RAL1023

RAL2004

RAL3009

RAL3020

RAL5010

RAL6017

RAL6028
